Normblockpumpen

nm1-bild

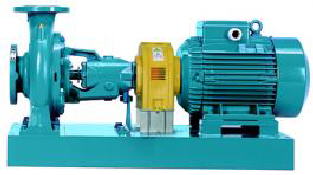

Pumpentyp - N, N4

n, n4

Pumpentyp - NM

Einsatzgebiet
Kreiselpumpe in Blockbauweise; Motor und Pumpe mit gemeinsamer Welle verbunden.
Spiralgehäuse mit Saugstutzen axial und Druckstutzen radial nach oben    Hauptabmessungen und Leistungen nach EN733
Anschlussstutzen: Flansche UNI2236, UNI2237, PN10
Gegenflansche
(auf Anfrage)
NM32 bis NM50           Gewindeflansch DIN2566, PN16
NM65 bis NM100/250  Vorschweißflansche DIN2576, PN10
für reine Flüssigkeiten, auch mit abrasiven Bestandteilen -KRY Ausführung (Feststoff bis  max. 3mm).
- zur Wasserversorgung
- für Heizungs- und Klimaanlagen, Kühlkreisläufe
- für zivile und industrielle Einrichtungen
- für Feuerlöschanlagen
- für Beregnung und Bewässerung
Einsatzbedingungen
Medium-Temperatur: von -10°C bis 90°C
Umgebungstemperatur: max. 40°C
Höchstzulässiger Pumpendruck 10Bar
Vakuummetrische Saughöhe max. 7mtr
Dauerbetrieb und FU-Btrieb geeignet


Motor
Isolationsklasse F
Schutzart IP54
2-poliger Induktionsmotor 50Hz IE3
(n=2900min-1)
NM: dreiphasig (Drehstrom)
230/400V ± 10% bis 3kW
 400/690V ± 10% ab 4kW

N-Kopf

Einsatzgebiet
Einstufige Kreiselpumpe mit axialem Eintritt, mit Lagerträger. Nennleistungen und Hauptabmessungen nach EN733.
“Black Pull-Out“-Ausführung, für leichte und schnelle Demontage und Wiedermontage
Nenndrehzahl
(50Hz): bis 300m³/h
N = 2900min-1

                                     bis 900m³/h  N4  = 1450min-1

A
nschlussstutzen: Flansch PN10, EN1092-2
Gegenflansche
(auf Anfrage):
Baugrößen 32-160 bis 50-250 mit Gewindeflansche PN16 UNI2247
Baugrößen 65-125 bis 200-400 mit Vorschweißflansche PN10 UNI2277, UNI2278
 für reine Flüssigkeiten, auch abrasive Bestandteile KRY -Ausführung
(Feststoffanteil bis 7mm).
- zur Wasserversorgung
- für Heiz- und Klimaanlagen, für Kühlkreisläufe
- für zivile und industrielle Einrichtungen
- für die Landwirtschaft
- für Feuerlöschanlagen
- zur Beregnung und Bewässerung
Einsatzbedingungen
Medium-Temperatur: von -10°C bis 90°C
Umgebungstemperatur: max. 40°C
Höchstzulässiger Pumpendruck 10Bar
Vakuummetrische Saughöhe max. 7mtr
Dauerbetrieb und FU-Betrieb geeignet
Aggregat mit Motor
Pumpentyp N zusammengebaut mit Normmotor Bauform B3
Schutzart: IP 55
Drehstrom für 400V Betriebsspannung IE3
Frequenz 50Hz

Werkstoffe
Pumpengehäuse und Druckdeckel: Grauguss
Welle: Chrom-Stahl
Gleitringdichtung: Kohle/Keramik, NBR
Laufrad: Grauguss
                 Messing bei N 32-125, 32-160, 32-200, 40-200

Pumpentyp - CS

cs-bild

Einsatzgebiet
Kreiselpumpe in Blockbauweise mit einem Laufrad. Ideal zum Pumpen von  Wasser auch abrasive Bestandteile KRY-Ausführung  (Feststoffanteil bis 3mm).
Einbau in verschiedenen Positionen möglich.
- für zivile und industrielle Einrichtungen
- Landwirtschaft
- zur Wasserversorgung
- fürBeregnungs- und Bewässerungsanlagen
- Hochdrucksysteme
-  Heizungsanlagen, Klimaanlagen
Einsatzbedingungen
Medium-Temperatur: bis 90°C
Umgebungstemperatur: bis 40°C
Höchstzulässiger Pumpendruck 10Bar
Saughöhe bis 7mtr normalsaugend
Dauerbetrieb und FU-Betrieb geeignet

Motor
Isolationsklasse F
Schutzart IP44
2-poliger Induktionsmotor IE3
(n=2850min-1)
Werkstoffe
Laufrad, Motoraufsatz und Pumpengehäuse: Grauguss
Welle: Edelstahl
Gleitringdichtung
Pumpenmaße nach Standard DIN 2455-NFE44-III-UNI7467mit angeflanschten Einlauf und Gegenflansche (UNI 2238 PN 10 – Standard)

Pumpentyp - CX

cx

Einsatzgebiet
Kreiselpumpe in Blockbauweise mit einem Laufrad. Ideal zum Pumpen von reinem Wasser oder chemischen bzw.  mechanischen nicht aggressiven Flüssigkeiten. Installierbar in verschiedenen Positionen.
- für zivile und industrielle Einrichtungen
- Landwirtschaft
- Wasserversorgung
- Beregnungs- und Bewässerungsanlagen
- Hochdrucksysteme
- Heizungs-und Klimaanlagen
Einsatzbedingungen
Medium-Temperatur: max. 90°C
Umgebungstemperatur: max. 40°C
Höchstzulässiger Pumpendruck 10Bar
Saughöhe: max. 7mtr
Dauerbetrieb und FU-Betrieb geeignet
Motor
Isolationsklasse F
Schutzart IP44
2-poliger Induktionsmotor IE3
(n=2850min-1)
Werkstoffe
Laufrad, Pumpengehäuse, Flansche und Welle mit Rotor: Edelstahl
Gleitringdichtung: Kohle/Siliziumkarbid

Pumpentyp - RNI, GNI

RNI-CON-BANCADA
RNI_02
GNI

Einsatzgebiet
-
zur Wasserversorgung
- für Heiz- und Klimaanlagen, Kühlkreisläufe
- für zivile und industrielle Einrichtungen, Landwirtschaft
- Feuerlöschanlagen
- zur Beregnung und Bewässerung.

RNI Einstufige Kreiselpumpe mit axialem Eintritt PN10.
GNI kompakte Monoblockpumpe
Nennleistungen und Hauptabmessungen nach EN733.
leichte und schnelle Demontage und Wiedermontage.
Einsatzbedingungen
Medium-Temperatur: max. 100°C
                                             optional max. 160°C
Umgebungstemperatur: bis 40°C
Höchstzulässiger Pumpendruck 10Bar
Kapazität: max. 5000m3/h
Motorleistung: max. 75kW
Pumpendruck: max. 10Bar
Baugrößen: 32-650
2-poliger-Induktionsmotor mit 50Hz IE3 (n=2900min-1)
4-poliger-Induktionsmotor mit 50Hz IE3 (n=1450min-1)
Dauerbetrieb und FU-Betrieb geeignet
Motor
Bauform B5 bis Größe 132
Bauform B35 > 132
Schutzart: IP 55
Dreiphasig 230/400V bzw. 400/690V
Frequenz 50Hz
Optional: für tropisches Klima, Seeluft

Pumpentyp - NM4

nm1-bild

Preisliste auf Anfrage erhältlich!

Einsatzgebiet
Kreiselpumpe in Blockbauweise; Motor und Pumpe mit gemeinsamer Welle verbunden.
Spiralgehäuse mit Saugstutzen axial und Druckstutzen radial nach oben, mit Hauptabmessungen und Leistungen nach EN733 mit Ergänzungsbaugrößen.
Anschlussstutzen:
NM4 25
Gewindestutzen ISO228
NM4 32 bis NM4 150 Flansche UNI2236, UNI2237, PN10
Gegenflansche
(auf Anfrage)
NM4 32 bis NM4 50   Gewindeflansch DIN2566, PN16
NM4 65 bis NM4 150 Vorschweißflansche  DIN2576, PN10
für reine Flüssigkeiten, auch abrasive Bestandteile KRY-Ausführung
(Feststoffanteil bis 3mm)
- zur Wasserversorgung
- für Heizungs- und Klimaanlagen, Kühlkreisläufe
- für zivile und industrielle Einrichtungen
- für Feuerlöschanlagen
- für Beregnung und Bewässerung.
Einsatzbedingungen
Medium-Temperatur: von -10°C bis 90°C
Umgebungstemperatur: max. 40°C
Höchstzulässiger Pumpendruck 10Bar
Vakuummetrische Saughöhe max. 7mtr
Dauerbetrieb und FU-Betrieb geeignet


Motor
Isolationsklasse F
Schutzart IP54
4-poliger Induktionsmotor 50Hz IE3
(n=1450min-1)
NM4: dreiphasig (Drehstrom)
230/400V ± 10% bis 3kW
400/690V ± 10% ab 4kW

Preisliste auf Anfrage erhältlich!









Gesamt-Pumpenkatalog hier klicken

Gesamt-Pumpenkatalog hier klicken

Gesamt-Pumpenkatalog hier klicken

Gesamt-Pumpenkatalog hier klicken

Gesamt-Pumpenkatalog hier klicken

Gesamt-Pumpenkatalog hier klicken

1AA NM inverter FU
1AA Bronze N4

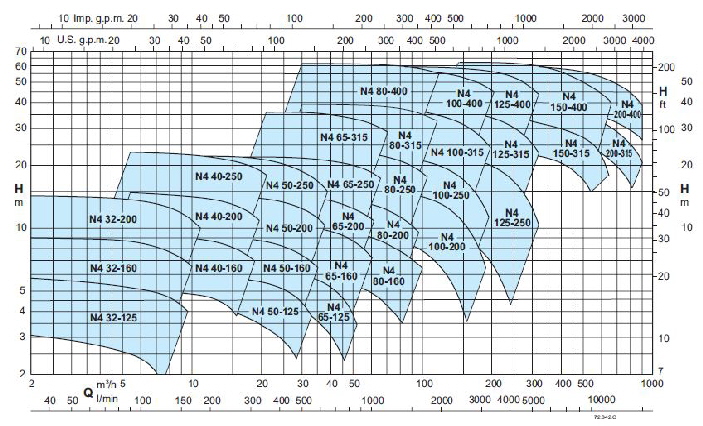

1AA Diagramm N4

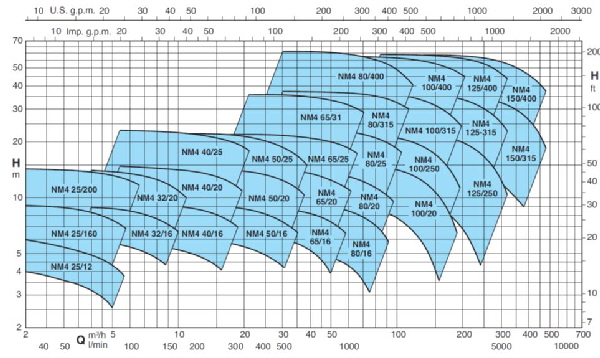

1AA Diagramm NM4 1450rpm2

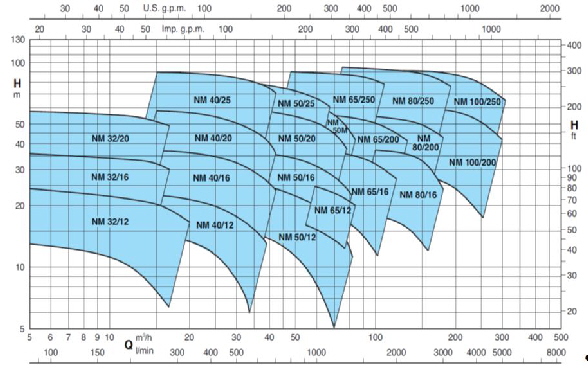

1AA Diagramm NM 2900rpm1
